量程從10Pa到50KPa,靜壓可達100KPa,精度為±1.0％FS、±0.4％FS、±0.25％FS或更高,IP65外殼,有防爆選項

微差壓變送器能測正壓、負壓和差壓，最小量程可低至10Pa，最大量程可高達50KPa。采用電容原理技術，由不銹鋼膜片與

固定電極構成一個電容，其值隨壓力變化而變。采用特殊設計的傳感器敏感元件和獨特的檢測電路確保了產品良好

的溫度性能和長期穩定性。

微差壓變送器具有多種輸出，如0-5V，0-10V，4-20mA，也可以特制為其他輸出。標準精度為±1.0％FS，并且可選0.4％FS

或0.25％FS高精度，更高精度請咨詢廠家。溫度補償范圍在-5～＋85℃，溫度影響小于±0.05％FS/℃。762系列 微差壓變

送器以卓越的性價比，廣泛應用于暖通空調，潔凈工程，電子廠房、環境污染控制，醫療儀器及設備，烘箱增壓及爐膛風壓

控制，天然氣、煤氣管網監測，井下通風和電廠風壓監測等領域

適用領域

暖通空調

環境污染控制

潔凈工程

電廠風壓監測

紡織機械

烘箱增壓及爐膛風壓控制

天然氣、煤氣管網監測

礦山井下通風監測

主要特點

最低壓力量程范圍10Pa！

量程范圍廣，特定量程可選

性能穩定可靠

100KPa大靜壓

正/負壓端均能承受至少100kPa的過載

多種壓力接口/輸出形式/安裝方式可選

誤接線全保護

環保設計，符合RoHS標準

性能參數 標準 特選 特選

精度RSS*(恒溫下) ±1.0％FS ±0.4％FS ±0.25％FS

非線性(最佳擬合直線) ±0.97％FS ±0.33％FS ±0.20％FS

遲滯 ±0.20％FS ±0.20％FS ±0.10％FS

溫度補償范圍 -5～＋85℃

零點/滿程溫度偏移 ＜0.05％FS/℃

最大靜壓 100KPa(15PSI)

過載 正負向均為100KPa(15PSI)

預熱漂移 ±0.1％FS

安裝位置 正常為垂直安裝（因工廠標定時將傳感器垂直放置），其

位置安裝時應對零點做必要的微調。

*RSS：非線性、遲滯、非重復性的方和根

環境和機械參數

工作溫度 -18～＋85℃

存放溫度 -54～＋105℃

電氣連接 PG-9或PG-7電纜鎖緊裝置

壓力連接 Ф3/16″塔形銅壓力接口，Ф8塔形銅壓力接口可選另外也可以特制為其他可能的壓力連接方式

輸出調節 打開上滑蓋，可對零點/滿程進行微調

壓力介質 空氣或其它非導電性氣體

殼體 鋁合金（符合RoHS標準）

防護等級 IP65/NEMA4；可選防爆：本質安全型ExiaⅡCT4

重量 330克

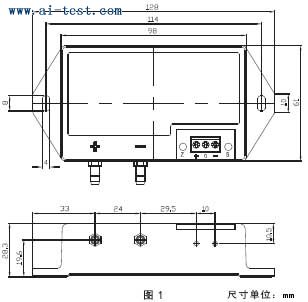

安裝 明裝或暗裝，安裝尺寸見附圖1，殼內兩個直徑4.2mm安裝孔，隨機附帶兩只M3×6安裝螺釘。另有安裝底板備選。

電氣參數(電壓型)

電路 三線(＋EXC,-EXC,OUTPUT)，誤接線保護

供電電壓 16-32VDC/16-30VAC(其它供電電壓可選)

輸出 0-5VDC，0-10VDC

輸出阻抗 ≤5.0 OHMS

*工廠標定時采用50KΩ負載進行標定，0-5VDC輸出可在負載≥5KΩ時工作，0-10VDC輸出可在負載≥10KΩ時工作

**零點輸出：出廠設定在±25mV(0-5VDC)，±50mV(0-10VDC)

滿量程輸出：出廠設定在±25mV(0-5VDC)，±50mV(0-10VDC) 注：相對于滿量程而言
