微差壓變送器能測正壓、負壓和差壓，最小量程可低至10Pa，最大量程高達50KPa。763采用電容原理技術，由不銹鋼膜片與

固定電極構成一個電容，其值隨壓力變化而變。采用特殊設計的傳感器敏感元件和獨特的檢測電路確保了產品良好

的溫度性能和長期穩定性。

微差壓變送器具有多種輸出，如0-5V，0-10V，4-20mA，也可以特制為其它輸出。763系列適用于35mm導軌安裝，電路聯接采

用5mm可插拔歐式接線端子，具有裝拆簡單快捷的特點。763還裝有紅色和綠色的發光管。綠色發光管的發光強度隨著壓力變

化而變，紅色表示過載。這就可以使用戶很直觀地了解該傳感器的工作狀態。

微差壓變送器以卓越的性價比，廣泛應用于電廠風壓監測，紡織機械，潔凈工程，暖通空調，環境污染控制，醫療儀器及設

備，烘箱增壓及爐膛風壓控制，天然氣、煤氣管網監測和井下通風等領域。

適用領域

電廠風壓監測

紡織機械

暖通空調

環境污染控制

潔凈工程

醫療儀器及設備

烘箱增壓及爐膛風壓控制

天然氣、煤氣管網監測

礦山井下通風監測

主要特點

最低壓力量程范圍10Pa！

量程范圍廣，特定量程可選

100KPa大靜壓

LED壓力狀態燈顯示

性能穩定可靠

正/負壓端均能承受至少100kPa的過載

多種壓力接口/輸出形式/安裝方式可選

DIN35mm導軌安裝

歐式可插拔接線端子

誤接線全保護

環保設計，符合RoHS標準

性能參數 標準 特選 特選

精度RSS*(恒溫下) ±0.8％FS ±0.4％FS ±0.25％FS

非線性(最佳擬合直線) ±0.76％FS ±0.33％FS ±0.20％FS

遲滯 ±0.20％FS ±0.20％FS ±0.10％FS

溫度補償范圍 -7～＋77℃

零點/滿程溫度偏移 0.05％FS 0.05％FS 0.05％FS

最大靜壓 100KPa(15PSI)

預熱漂移 ±0.1％FS

安裝位置 正常為垂直安裝（因工廠標定時將傳感器垂直放置），其

位置安裝時應對零點做必要的微調。

*RSS：非線性、遲滯、非重復性的方和根

環境和機械參數

工作溫度 -18～＋77℃

存放溫度 -54～＋85℃

發光管指示 無發光管亮…………………………負向壓力過高或未接通電源

綠色發光管亮………………………正常工作

紅色/綠色發光管同時燃亮 ………正向壓力過高

電氣連接 5.0mm間距可插拔歐式接線端子

壓力連接 標準為Ф3/16″塔形銅壓力接口，Ф8mm塔形銅壓力接口可選

另外也可以特制為其它可能的壓力連接方式

輸出調節 通過頂端調整孔可對零點進行微調

壓力介質 空氣或其它非導電性氣體

殼體 PC+ABS，表面鍍鎳

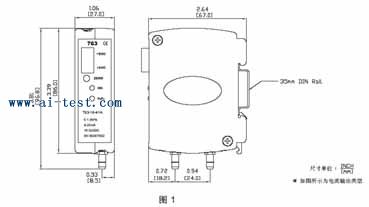

重量 198克

安裝 35mm DIN導軌安裝

電氣參數(電壓型)

電路 三線(＋EXC,-EXC,OUTPUT)，誤接線保護

供電電壓 16-32VDC/16-30VAC(其它供電電壓可選)

輸出 0-5VDC，0-10VDC

輸出阻抗 ≤5.0 OHMS

*工廠標定時采用50KΩ負載進行標定，0-5VDC輸出可在負載≥5KΩ時工作，0-10VDC輸出可在負載≥10KΩ時工作

**零點輸出：出廠設定在±25mV(0-5VDC)，±50mV(0-10VDC)

滿量程輸出：出廠設定在±25mV(0-5VDC)，±50mV(0-10VDC)

注：相對于滿量程而言

電氣參數(電流型)

電路 兩線(＋EXC,-EXC)，誤接線保護

輸出 4-20mA

雙向零點輸出 12mA

供電電壓 16-32VDC(參見圖2，可查出最大環路電阻值)

外部負載 0-800 OHM

*工廠標定時采用250Ω負載，24VDC電源

**零點輸出：出廠設定在±0.08mA 滿量程輸出：出廠設定在±0.08mA 注：相對于滿量程而言
