| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 日本HIOKI | 功率分析儀 | AL905809 | 洽詢 | 89030 |
產品特點
馬達分析功能（對應電氣角測量，矢量控制）
高速諧波分析功能(50 ms 數據更新率)
變頻器干擾分析（FFT功能）
通過鉗式傳感器輕松測量變頻器功率
最佳精度達到±0.16%(在配合使用9709時)
LAN, USB, 和 CF card等 多種接口
技術指標
|
測量線 |
單相2線，單相3線，三相3線，三相4線，電壓4ch，電流4ch，通道間絕緣 |
|
測量項目 |
電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率(f),電流累積(Ih), 功率累積(WP), 效率 (η),電壓/電流紋波率 (Urf/Irf) |
|
干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜 | |
|

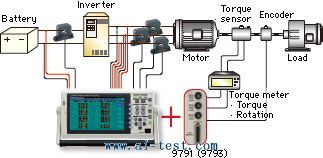

附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出 | |
|
諧波測量 |
輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ， |
|
干擾測量 |
通道數: 1通道 (從CH1到CH4通道中選擇1), |
|
測量量程 |
電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
|
電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ | |
|
取決于電壓和電流組合的范圍 | |
|
頻率范圍: 0.5Hz到5kHz | |
|
基本精度 |
電壓： ±0.05% rdg. ±0.05% f.s. |
|
同步頻率范圍 |
0.5Hz 到 5kHz |
|
頻段 |
DC, 0.5Hz 到 150kHz |
|
數據更新率 |
50ms ( 測量諧波，取決于同步頻率小于45Hz時 ) |
|
顯示刷新率 |
200ms (從內部數據更新率中獨立，波形，FFT根據畫面而定) |
|
數據保存時間間隔 |
關, 50m/ 100m/ 200m/ 500m秒, |
|
外部接口 |
LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制 |
|
電源 |
100 到 240V AC, 50/60Hz, 140VA max. |
|
體積 重量 |
340mm 寬 × 170mm 高 × 157mm厚, 4.8kg |
|
附件 |
說明書× 1 ，測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2 |
測量特性
衡量一次和二次雙方變頻器（績效評價馬達和逆變器）
評估新能源，如太陽能發電，風力發電和燃料電池
針對最新的馬達進行評估，分析的混合動力電動汽車、電動車等
|
輸入通道數 |
3通道 CH A: 模擬 DC輸入/頻率輸入 (扭矩信號輸入) |
|
測量項目 |
電壓，扭矩，轉數，頻率，轉差率，馬達功率 |
|
模擬 DC輸入 (CH A/ CH B) |
測量量程: ±1V/ ±5V/ ±10V |
|
頻率輸入(僅 CH A) |
有效振幅范圍: ±5V peak |
|
脈沖輸入(僅 CH B) |
檢出電平: (Low) 0.5V以下, (High) 2.0V以上 |
|
脈沖輸入(僅 CH Z) |
檢出電平: (Low) 0.5V以下, (High) 2.0V以上 |
物理特性
|
|
A903334 |
馬達測量選件 |
工廠裝配選件，用戶無法自行安裝，裝在主要單元中 |
|
|
A903335 |
D/A 輸出選件 |
工廠裝配選件，用戶無法自行安裝，裝在主要單元中 |
|
|
A903333 |
馬達測量& D/A輸出選件 |
工廠裝配選件，用戶無法自行安裝，裝在主要單元中 |
|
|
AL905803 |
電壓線 |
紅、黑各， 3m 長，鱷魚夾2個 |
|
|
A903066 |
前端探頭 |
紅、黑各一根，適用于接在電壓線的尾端。 |
|
|
A903068 |
AC/DC 電流傳感器 |
CAT III 1000 V, 額定電流AC/DC 200A, DC~500kHz 響應, 電線直徑24 mm,線長 3 m |
|
|
A903067 |
AC/DC 電流傳感器 |
CAT III 1000 V, 額定電流 AC/DC 50A, DC~ 1MHz 響應, 電線直徑 24 mm, 線長3 m |
|
|
A903332 |
AC/DC 電流傳感器 |
CAT III 1000V, 額定電流AC/DC 500A, DC~ 100kHz響應，電線直徑 36mm，線長 3m |
|
|
AL905805 |
通用鉗式CT |
600Vrms 絕緣電線，額定電流 AC/DC 500A, DC~ 20kHz響應, 電線直徑40mm, 線長3m , 非CE標記產品 |
|
|
AL905806 |
通用鉗式CT |
CAT II 600Vrms, CAT III 300Vrms, 額定電流 AC/DC 200A, DC~ 100kHz響應 , 電線直徑 20mm ,線長 3m |
|
|
AL905807 |
通用鉗式CT |
CAT II 600Vrms, CAT III 300Vrms, 額定電流AC/DC 20A, DC~ 100kHz響應, 電線直徑 20mm , 線長 3m |
|
|
AL905808 |
鉗式傳感器 |
CAT III 600 Vrms, 額定電流AC 20A/ 200A, 1Hz ~100kHz響應, 電線直徑46mm, 線長 3m |
|
|
AL807988 |
PC卡 2G |
PC卡轉換器一并提供，容量 2GB |
|
|
AL807989 |
PC卡 1G |
PC卡轉換器一并提供，容量 1GB |
|
|
AL807990 |
PC卡 512M |
PC卡轉換器一并提供，容量 512MB |
|
|
AL905801 |
連接線 |
連接線兩端均有絕緣 BNC連接器，可用于連接9791, 9793至輸入。 1.7m長 |
|
|
A903120 |
連接線 |
用于同步, 1.5m長 |
|
|
, ,
A903037 |
LAN線 |
非交叉以太網線, 提供直連變成交叉的轉換線, 5m 長 |
|
|
AL905804 |
攜帶箱 |
用于在運輸途中保護3390的硬箱，帶滑輪。 |
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| AL905809 | 功率分析儀：測量線：單相2線，單相3線，三相3線，三相4線，電壓4ch，電流4ch，通道間絕緣；測量項目：電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率(f),電流累積(Ih), 功率累積(WP), 效率 (η),電壓/電流紋波率 (Urf/Irf)；干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜；諧波測量（ RMS值，含有率，相位角，總畸變率，不平衡的因素）；附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出；諧波測量：輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz，諧波分析次數：最大100以內；干擾測量：通道數: 1通道 (從CH1到CH4通道中選擇1)；最大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz；測量量程：電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V；電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ 2/ 4/ 8/ 20A (*當使用選件9277)；當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A；當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A；當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A；取決于電壓和電流組合的范圍；（功率范圍： 6.0000W以2.2500MW ）；頻率范圍: 0.5Hz到5kHz；基本精度（45Hz～66Hz）：電壓： ±0.05% rdg. ±0.05% f.s；電流： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度；有功功率： ±0.05% rdg. ±0.05% f.s. +電流傳感器精確度；同步頻率范圍：0.5Hz 到 5kHz；頻段：DC, 0.5Hz 到 150kHz；數據更新率：50ms ( 測量諧波，取決于同步頻率小于45Hz時 )；顯示刷新率：200ms (從內部數據更新率中獨立，波形，FFT根據畫面而定)；數據保存時間間隔： 關, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分鐘；外部接口：LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制；電源：100 到 240V AC, 50/60Hz, 140VA max；體積 重量：340mm 寬 × 170mm 高 × 157mm厚, 4.8kg；附件：說明書× 1 ，測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2 ；品牌：日本HIOKI | 1 | 89030 | 洽詢 | 備注 |
