| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | 懸臂梁式傳感器 | A631793 | 洽詢 | 洽詢 |
產品特點
技術指標
|
額定載荷 Rated capacities(Emax) |
0.5,1,2,3,5,10,15,20t |
|
靈敏度 Sensitivity |
2.0±0.002 mV/V |
|
綜合誤差 Total error |
±0.02%F.S |
|
蠕變(30分鐘)Creep(30min) |
±0.02%F.S |
|
零點平衡 Zero balance |
±1%F.S |
|
零點溫度影響 TCO |
±0.02%F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.02%F.S/10℃ |
|
輸入阻抗 Input resistance |
400±10Ω(ohms) |
|
輸出阻抗 Output resistance |
352±2Ω(ohms) |
|
絕緣電阻 Insulation resistance |
≥5000MΩ |
|
溫度補償范圍 Temperature range,compensated |
-10～+40℃ |
|
工作溫度范圍 Temperature range,operating |
-30～+70℃ |
|
安全過載 Maximum safe overload |
150%F.S |
|
極限過載 Ultimate overload |
300%F.S |
|
推薦激勵電壓 Excitation,recommend |
10～12V DC |
|
最大激勵電壓 Excitation,maximum |
15V DC |
|
防封等級 Protection Class |
IP68 |
|
材質 Construction |
合金鋼Alloy steel（0.5-20t)
不銹鋼stainless Steel（0.5-5t) |
|
電纜 Cable |
Length:2.6m(0.5-2t) 3.5m(3t) 5.2(5t),7m(10t),12m(15t,20t) Diameter: Ф |
測量特性

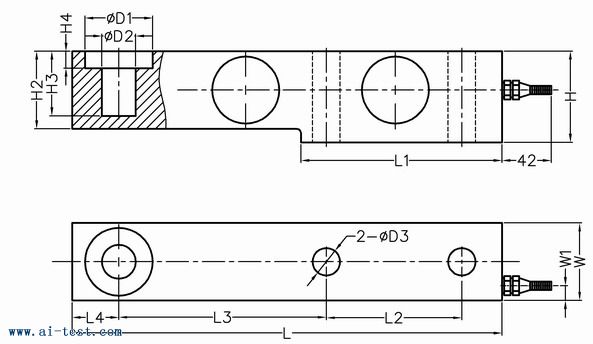

對應尺寸：
|
額定載荷(t)
Rated Load |
尺寸（mm）Size | ||||||||||||
|
L |
L1 |
L2 |
L3 |
L4 |
H |
H2/W |
W1 |
H3 |
H4 |
D1 |
D2 |
D3 | |
|
0.5,1,2,3 |
203 |
95 |
64 |
98 |
22 |
43 |
36.6 |
7 |
30.5 |
8 |
Ф32 |
Ф16 |
Ф13 |
|
5 |
235 |
110 |
66 |
124 |
22 |
52 |
48 |
7 |
30 |
12 |
Ф38 |
Ф22 |
Ф21 |
|
10 |
279 |
133 |
82 |
140 |
32 |
67 |
60 |
8.5 |
20 |
8.5 |
Ф48 |
Ф32 |
Ф28 |
|
15,20 |
318 |
153 |
89 |
159 |
38 |
82.5 |
70 |
9.5 |
24 |
9.5 |
Ф54 |
Ф38 |
Ф34 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631793 | 懸臂梁式傳感器：額定載荷 Rated capacities(Emax)：0.5,1,2,3,5,10,15,20t；靈敏度 Sensitivity： 2.0±0.002 mV/V；綜合誤差 Total error：±0.02%F.S；蠕變(30分鐘)Creep(30min)：±0.02%F.S；零點平衡 Zero balance：±1%F.S；零點溫度影響 TCO： ±0.02%F.S/10℃；輸出溫度影響 TC SPAN:±0.02%F.S/10℃；輸入阻抗 Input resistance：400±10Ω(ohms)；輸出阻抗 Output resistance：352±2Ω(ohms)；絕緣電阻 Insulation resistance：≥5000MΩ；溫度補償范圍 Temperature range,compensated：-10～+40℃；工作溫度范圍 Temperature range,operating：-30～+70℃；安全過載 Maximum safe overload：150%F.S；極限過載 Ultimate overload：300%F.S；推薦激勵電壓 Excitation,recommend：10～12V DC；最大激勵電壓 Excitation,maximum：15V DC；防封等級 Protection Class：IP68；材質 Construction：合金鋼Alloy steel（0.5-20t)；不銹鋼stainless Steel（0.5-5t)；電纜 Cable：Length:2.6m(0.5-2t) 3.5m(3t) 5.2(5t),7m(10t),12m(15t,20t) Diameter: Ф，；品牌：中國 | 1 | 洽詢 | 洽詢 | 備注 |
