| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | 輪輻式傳感器 | A631765 | 洽詢 | 3000 |
產品特點
技術指標
|
額定載荷 Rated capacities(Emax) |
0.5,1,2,3,5,10,15,20,30,50,60t |
|
靈敏度 Sensitivity |
2.0±0.001mv/v |
|
綜合誤差 Total error |
±0.02﹪F.S |
|
蠕變(30分鐘)Creep(30min) |
±0.05﹪F.S |
|
零點平衡 Zero balance |
±1﹪F.S |
|
零點溫度影響 TCO |
±0.02﹪F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.02﹪F.S/10℃ |
|
輸入阻抗 Input resistance |
775 ±5Ω |
|
輸出阻抗 Output resistance |
770 ±2Ω |
|
絕緣電阻 Insulation resistance |
≥5000MΩ |
|
溫度補償范圍 Temperature range,compensated |
-20～+60℃ |
|
工作溫度范圍 Temperature range,operating |
-30～+70℃ |
|
安全過載 Maximum safe overload |
150﹪F.S |
|
極限過載 Ultimate overload |
200﹪F.S |
|
推薦激勵電壓 Excitation,recommend |
5V～12V DC |
|
最大激勵電壓 Excitation,maximum |
15V DC |
|
防封等級 Protection Class |
IP67 |
|
材質 Construction |
合金鋼Alloy Steel |
|
電纜 Cable |
Length:3m(0.5-7.5t),9m(10-30t)
15m(40-60t) Diameter: Φ 6mm |
測量特性

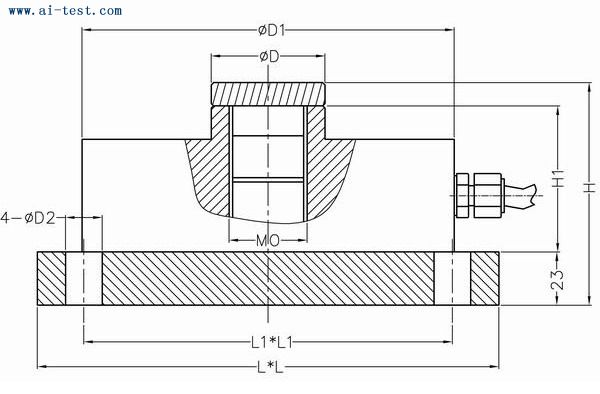

對應尺寸(mm)：
|
額定載荷
Rated Load(t) |
H |
H1 |
D |
D1 |
D2 |
L |
L1 |
MO |
|
0.5-3 |
62.8 |
34.8 |
Φ32 |
Φ104.7 |
Φ11 |
130 |
103.8 |
M16×1.5 |
|
5-10 |
84.8 |
53.8 |
Φ42 |
Φ120.7 |
Φ11 |
120.7 |
98.8 |
M32×1.5 |
|
15-30 |
90.2 |
57.2 |
Φ51 |
Φ138 |
Φ11 |
142 |
116 |
M40×1.5 |
|
40-60 |
102 |
58 |
Φ67.5 |
Φ180 |
Φ13.5 |
180 |
147.1 |
M32×1.5 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631765 | 輪輻式傳感器：額定載荷 Rated capacities(Emax)：0.5,1,2,3,5,10,15,20,30,50,60t；靈敏度 Sensitivity：2.0±0.001mv/v；綜合誤差 Total error：±0.02﹪F.S；蠕變(30分鐘)Creep(30min)：±0.05﹪F.S；零點平衡 Zero balance：±1﹪F.S；零點溫度影響 TCO：±0.02﹪F.S/10℃；輸出溫度影響 TC SPAN：±0.02﹪F.S/10℃；輸入阻抗 Input resistance：775 ±5Ω；輸出阻抗 Output resistance：770 ±2Ω；絕緣電阻 Insulation resistance：≥5000MΩ；溫度補償范圍 Temperature range,compensated：-20～+60℃；工作溫度范圍 Temperature range,operating：-30～+70℃；安全過載 Maximum safe overload：150﹪F.S；極限過載 Ultimate overload：200﹪F.S；推薦激勵電壓 Excitation,recommend：5V～12V DC；最大激勵電壓 Excitation,maximum：15V DC；防封等級 Protection Class：IP67 材質 Construction：合金鋼Alloy Steel；電纜 Cable：Length:3m(0.5-7.5t),9m(10-30t)；15m(40-60t)：Diameter: Φ 6mm，；品牌：中國 | 1 | 3000 | 洽詢 | 備注 |
