一、功 能：

電動立式機臺是專為HF系列和NK系列推拉力計配套用的推拉負荷試驗臺。本產品采用雙立桿結構，具有穩定性好，適用范圍

廣，使用方便等優點，并具有無級調速，手動（點動）、自動控制切換功能。適用于橡膠塑料、輕工紡織、建筑門窗、復合

材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。

二、特 點：

1、電動加載，無級調速，齒輪傳動；

2、結構緊湊，傳動平穩；

3、操作簡單，并可結合各種夾具使用。

最大負載：分別為10000、20000、30000N；

有效行程: 1000mm；

測試速度：0～240 mm/min；

工作電壓：220V；

外形尺寸:640x400x2400；

凈 重：88kg。

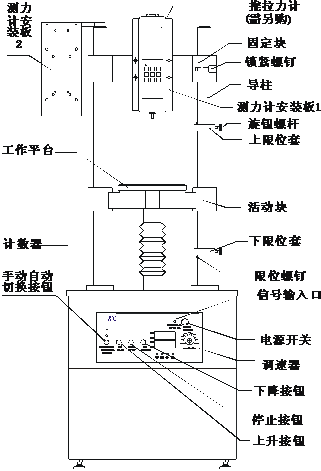

五、測力計安裝方法:

1、傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板1上4-M6螺紋旋緊，

測力計安裝板1上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定；

2、傳感器外置式：先將計安裝板1卸下，再將2-M8螺絲穿入固定塊2-φ8.5孔中，使外置傳感器連接塊與固定塊連接牢固，

將M12螺母穿入連接桿通孔內并與傳感器連接牢固即可，控制系統可安裝在測力計安裝板2上。

六、測力計高度調整：

測試臺固定塊兩側各有一顆鎖緊鏍釘，首先將鎖緊鏍釘松開，后將固定塊向上或向下移動到所需要的高度后，再將鎖緊螺釘

鎖緊即可。

七、行程調整:

導柱上有兩顆行程限位螺釘（注：限位螺釘禁止拆卸），限位套只允許在行程范圍內行動，根據用戶測量所需調節限位套位

置，來達到使用目的。

八、控制面板使用方法:

1、電源開關：當按下按鈕時,接通電源,再次按下,電源斷開；

2、調速器：控制活動塊的移動速度在調節范圍0～240mm/min內，用戶可根據各自的要求，選擇適當?shù)囊苿铀俣龋?

3、升（UP）鍵：使工作平臺向上運動；

4、停止（STOP）鍵：使工作平臺停止運動；

5、降（DOWN）鍵：使工作平臺向下運動；

6、手動/自動切換鍵：A、當按鍵切換到手動時，如要使工作平臺運動，則需按住升（UP）鍵或按住降（DOWN）鍵不放，當

松開升（UP）鍵或降（DOWN）鍵則運動停止；B、當按鍵切換到自動時，如要使工作平臺運動，則直接按下升（UP）或降

（DOWN）鍵即可連續做往返運動，按停止（STOP）鍵則為動動停止；

7、計數器使用方法：計數器上有兩行數字顯示屏，上方為記錄試驗次數（也就是實時測量次數），下方為預置按鈕，共4

個，從左至右分別為個、十、百、千，表示預設置可設在0~9999的范圍內（預設置是任意設置）。如：用戶對某一產品進行

連續測試，測試次數為9999， 需分別在4個按鈕上調節，調至顯示為9999，再按手動/自動按鈕，即可進行測試9999次，運

行9999次后自動停止，如需再次測試，按停止按鈕即可。

九、注意事項:

設備供電電源必須有地線(接地電阻必須≤4歐姆)。

十、保修:

在檢測時,微動開關在10萬次以內保修,超出使用次數,以上配件收取成本費.
