用途：

雙透明、緩流式吸濕器（以下簡稱吸濕器）為油浸式變壓器所使用的空氣凈化裝置。它安裝在變壓器及有

載開關儲油柜的進氣口上，當變壓器在運行中由于油溫變化而產生油體積脹縮時，迫使進出儲油柜的空氣，

通過吸濕器進行呼吸、凈化，可有效地濾除空氣中的雜質和水分，以保持變壓器油的清潔和絕緣強度。

吸附能力：（在溫度20℃，不同濕度下的吸附能力）

a）在相對濕度20%時，吸附量＞10%

b）在相對濕度40%時，吸附量＞20%

c）在相對濕度80%時，吸附量＞34%

6、 顯色硅膠的指示功能：

a）當吸濕量＞8%時，顯藍色或淺藍色

b）當吸濕量＞13%時，顯紫色或淺紫色

c）當吸濕量＞22%時，顯紅色或淺紅色

d）顯色硅膠顯淺紅色時為水分飽和色，以后隨吸濕量增加顏色不改變。

7、 吸濕劑的再生特性：

失效后的硅膠必需在低于120℃烘箱內，干燥5小時左右，待顯色硅膠恢復藍色后方可重新使用。

8、密封能力：吸濕器罐體能承受0.003MPa氣壓不泄露。

技術參數

1、 適用地區：一般地區和濕熱帶地區。

2、 使用條件：A、壓力：±0.001MP

B、溫度：-30℃～+40℃

C、環境：戶外。

3、 型號、吸濕劑容量、最大通氣及通氣阻力：

型號	容量（Kg）	通氣量（1/h）	阻力（Mpa）
AM4500016	1	840	≤±0.001
AM4500017	2	840
AM4500018	3	840
AM4500019	5	840
AM4500020	9	1200
AM4500021	14	2100
AM4500022	20	3000

4.吸濕材料：由細孔硅膠、顯色硅膠和活性氧化鋁三種材料組成，材料顆粒直徑￠4-￠5mm

A）凈化室中吸濕劑的物理性能：

項目	物理性能
形狀、外觀	球狀（￠4-￠5mm） 白色透明硅膠-75%、藍色顯示硅膠-25%
成份	SiO2-99%    Na2O-0.2% Al2O3-0.2%   Fe2O3-0.02%
堆積密度	750g/l



B）過濾室中，吸附劑的物理性能：

項目	物理性能
形狀、外觀	球狀（￠4-￠5mm）
成份	SiO2-10%    Al2O3-90%
堆積密度	750g/l

結構、工作原理及主要性能：

1、吸濕器的結構由于過濾室、緩流室、凈化室三個部分組成。

2、當變壓器在運行中由于油溫變化而產生油體積脹縮時，迫使進出儲油柜的空氣通過吸濕器進行呼吸，當進入吸濕器的空

氣通過過濾室，將灰塵等截留于油杯變壓器中，通過吸附劑進行初次凈化，然后進入緩流室緩沖氣流；再進入凈化室，使空

氣中的水分被吸濕劑吸收，達到對空氣凈化的目的。

3、由于吸濕劑中滲入了部分顯色硅膠，當濕度不同時，顯色硅膠所產生的顏色變化也不一樣。通過視窗和玻璃油杯觀察到

顯色硅膠的顏色變化，以準確掌握吸濕劑的更換時間。

4、本吸濕器具有連續凈化功能，無須整體拆裝，就可以對吸濕劑進行更換。

安裝、使用和維護

1、打開包裝箱，檢查吸濕器在運輸中有否損壞，確定一切完好后，揭去聯接法蘭的密封膠帶，將吸濕器與油箱進氣管進行

密封連接，然后按下第2條取下油杯，再揭去進氣盤上的密封膠帶、油杯中注入變壓器油及倒入適量白色吸附劑，以達到油

面線為宜。

2、油杯的拆卸方法：油杯的固定是通過連接螺紋連接，拆卸時首先將緊固螺釘擰松，將油杯按逆時針方向擰下。安裝時方

向及程序與拆卸時相反。

3、油杯中變壓器油、吸附劑的更換方法：當觀察到油杯中變壓器油變混濁時，需要及時更換油、吸附劑。其更換方法是：

按上面第2條取下油杯，將油及吸附劑倒出，倒入清潔干燥的油及吸附劑。再按上面第2條裝上油杯。

4、凈化室吸濕劑的更換方法：當觀察到凈化室中的顯色硅膠變?yōu)闇\紅色時，可將出料口密封蓋擰開，吸濕劑由此排出，

（注意：開蓋時先將裝料袋對準出料口，以免開蓋后吸濕劑撒落。）再將出料口蓋擰緊。裝時，擰開進料口密封蓋，將干燥

的吸濕劑裝填滿后擰緊進料口密封蓋。

5、吸濕器各型號的安裝尺寸、重量詳見附圖，若用戶有特定要求（如特殊法蘭連接、安裝尺寸等），請訂貨時另行提出。

注意事項

1、若吸濕器的油、吸附劑、吸濕劑需全部更換，則須注意凈化室、過濾室應分別進行更換。更換的順序是：先更換過濾室

內的油和吸附劑。完成后，再進行凈化室更換。并盡量縮短操作時間，且宜選擇好天氣，以保證空氣凈化的連續性和良好效
果。

2、拆開包裝后，嚴禁將吸濕器油杯朝下放置。以免打碎玻璃油杯。

3、油杯中的油面線位置不準低于通氣盤底邊，防止空氣直接進入凈化室，而失去過濾室的過濾作用。

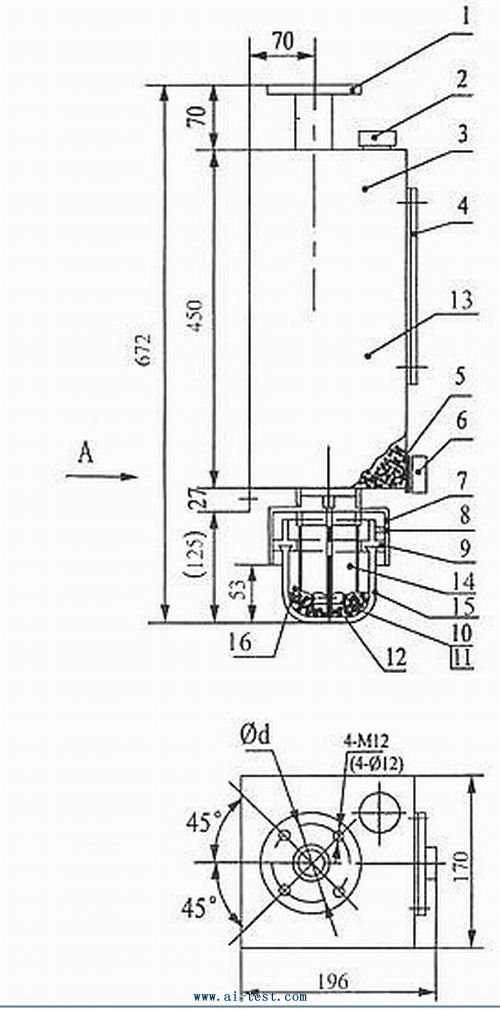

型號: AM4500020

吸濕劑重:9KG

總量:20.5KG

　

1、聯接法蘭

2、進料口

3、箱體

4、視察窗

5、吸濕劑

6、出料口

7、連接罩

8、緊固螺釘

9、連接螺絲

10、吸附劑

11、變壓器油

12、進氣盤

13、凈化室

14、緩流室

15、油面線

16、過濾室
